滑动轴承H350系列高压齿轮泵(马达)
产品特点：
·强度高，效率好，寿命长，适用于重载和恶劣的工作环境，甚至在高温，低粘度条件下仍具有卓越的性能
·高强度铸铁壳体，外啮合齿轮泵
·耐磨滑动轴承
·先进的压力平衡侧板和密封结构
·标准化、通用化、系列化设计。可组成双联或多联泵；泵和马达均有多种安装联接形式，联接尺寸符合SAE标准
HP350齿轮泵性能参数
|
|
齿宽
in |
额定压力
MPa |
最高压力
MPa |
工作转速
RPM
最高 最低 |
输入功率
KW |
|
20.9 |
1/2＂ |
24.1 |
28 |
2400 600 |
22 |
|
31.3 |
3/4＂ |
24.1 |
28 |
2400 600 |
33 |
|
41.8 |
1＂ |
24.1 |
28 |
2400 600 |
44 |
|
52.2 |
1 1/4＂ |
24.1 |
28 |
2400 600 |
55 |
|
62.7 |
1 1/2＂ |
24.1 |
27 |
2400 600 |
66 |
|
73.1 |
1 3/4＂ |
22.4 |
26.2 |
2400 600 |
72 |
|
83.6 |
2＂ |
20.7 |
24.2 |
2400 600 |
76 |
|
94 |
2 1/4＂ |
19 |
22 |
2400 600 |
78 |
|
104.5 |
2 1/2＂ |
17.2 |
20 |
2400 600 |
79 |
HM350齿轮马达性能参数
|
排量
ml/rev |
输入流量
2000 RPM
LPM |
齿宽
in |
额定压力
MPa |
最高压力
MPa |
工作转速
RPM
最高 最低 |
输出功率
KW |
输出扭矩
Nm |
|
41.8 |
92.9 |
1＂ |
20.7 |
24 |
2400 600 |
25.9 |
123.7 |
|
52.2 |
116 |
1 1/4＂ |
20.7 |
24 |
2400 600 |
32.3 |
154.3 |
|
62.7 |
139.4 |
1 1/2＂ |
20.7 |
24 |
2400 600 |
38.8 |
185.4 |
|
73.1 |
162.4 |
1 3/4＂ |
19 |
22 |
2400 600 |
41.6 |
198.7 |
|
83.6 |
185.8 |
2＂ |
18 |
21 |
2400 600 |
45 |
215 |
|
94 |
208.9 |
2 1/4＂ |
18 |
21 |
2400 600 |
50.7 |
242.2 |
|
104.5 |
232.3 |
2 1/2＂ |
18 |
21 |
2400 600 |
56.4 |
269.4 |
说明：
表中数据是基于一系列的实验测试所得的平均值 测试工况：油液温度：50℃；油液粘度：31.8cst@38℃
外形及安装连接尺寸

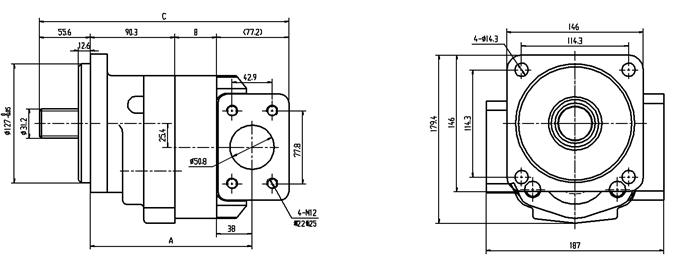

H350系列单联泵、马达
A=128.3+B
B=12.7+齿宽
C=223+B

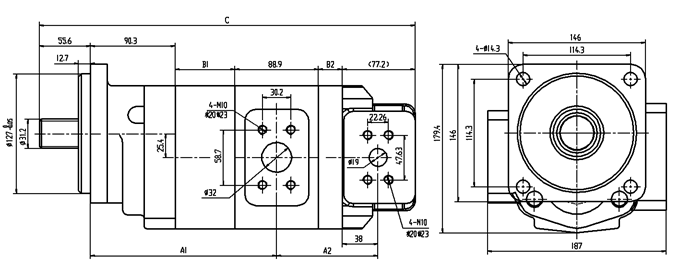

H350系列双联泵、马达
A1=134.7+(B1/2)
A2=82.4+B2
B1=12.7+齿宽
B2=12.7+齿宽
C=312+B1+B2
