滑动轴承H365系列高压齿轮泵(马达)
产品特点：
·强度高，效率好，寿命长，适用于重载和恶劣的工作环境，甚至在高温，低粘度条件下仍具有卓越的性能
·高强度铸铁壳体，外啮合齿轮泵
·耐磨滑动轴承
·先进的压力平衡侧板和密封结构
·标准化、通用化、系列化设计。可组成双联或多联泵；泵和马达均有多种安装联接形式，联接尺寸符合SAE标准
HP365齿轮泵性能参数
|
排量
mL/rev |
齿宽
in |
额定压力
MPa |
最高压力
MPa |
工作转速
RPM
最高 最低 |
输入功率
KW |
|
44.3 |
3/4＂ |
24.1 |
28 |
2400 600 |
47 |
|
50.9 |
1＂ |
24.1 |
28 |
2400 600 |
63 |
|
73.8 |
1 1/4＂ |
24.1 |
27 |
2400 600 |
78 |
|
88.5 |
1 1/2＂ |
24.1 |
26 |
2400 600 |
94 |
|
103.3 |
1 3/4＂ |
24.1 |
26 |
2400 600 |
110 |
|
118 |
2＂ |
24.1 |
26 |
2400 600 |
125 |
|
132.8 |
2 1/4＂ |
22.4 |
24.4 |
2400 600 |
131 |
|
147.5 |
2 1/2＂ |
20.7 |
22.7 |
2400 600 |
134 |
HM365齿轮马达性能参数
|
排量
ml/rev |
输入流量
2000 RPM
LPM |
齿宽
in |
额定压力
MPa |
最高压力
MPa |
工作转速
RPM
最高 最低 |
输出功率
KW |
输出扭矩
Nm |
|
50.9 |
113.1 |
1＂ |
20.7 |
24 |
2400 600 |
31.4 |
150 |
|
73.8 |
164 |
1 1/4＂ |
20.7 |
24 |
2400 600 |
45.7 |
218.3 |
|
88.5 |
196.8 |
1 1/2＂ |
20.7 |
24 |
2400 600 |
54.8 |
261.8 |
|
103.3 |
229.6 |
1 3/4＂ |
20.7 |
24 |
2400 600 |
63.9 |
305.3 |
|
118 |
262.2 |
2＂ |
20.7 |
24 |
2400 600 |
73 |
348.7 |
|
132.8 |
295.1 |
2 1/4＂ |
18 |
21 |
2400 600 |
71.7 |
342.5 |
|
147.5 |
323.8 |
2 1/2＂ |
18 |
21 |
2400 600 |
78.6 |
375.5 |
说明：
表中数据是基于一系列的实验测试所得的平均值 测试工况：油液温度：50℃；油液粘度：31.8cst@38℃
外形及安装连接尺寸
H365系列单联泵、马达
A=190+B
B=12.7+齿宽
C=228+B

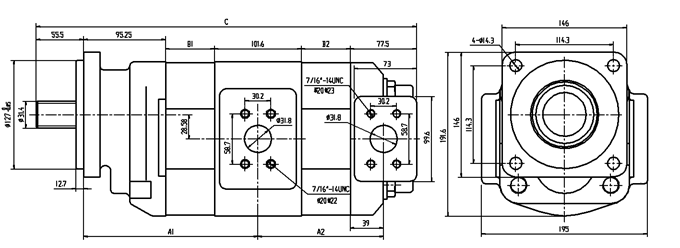

H365系列双联泵、马达
A1=146+(B1/2)
A2=89.8+B2
B1=12.7+齿宽
B2=12.7+齿宽
C=330+B1+B2
