滑动轴承H330系列高压齿轮泵(马达)
产品特点：
·强度高，效率好，寿命长，适用于重载和恶劣的工作环境，甚至在高温，低粘度条件下仍具有卓越的性能
·高强度铸铁壳体，外啮合齿轮泵
·耐磨滑动轴承
·先进的压力平衡侧板和密封结构
·标准化、通用化、系列化设计。可组成双联或多联泵；泵和马达均有多种安装联接形式，联接尺寸符合SAE标准
HP315齿轮泵性能参数
|
排量
mL/rev |
齿宽
in |
额定压力
MPa |
最高压力
MPa |
工作转速
RPM
最高 最低 |
输入功率
KW |
|
16.1 |
1/2＂ |
24.1 |
28 |
2400 600 |
17 |
|
24.2 |
3/4＂ |
24.1 |
28 |
2400 600 |
25 |
|
32.3 |
1＂ |
24.1 |
28 |
2400 600 |
34 |
|
40.4 |
1 1/4＂ |
24.1 |
28 |
2400 600 |
42 |
|
48.4 |
1 1/2＂ |
24.1 |
28 |
2400 600 |
51 |
|
56.5 |
1 3/4＂ |
22.4 |
25.5 |
2400 600 |
55 |
|
64.6 |
2＂ |
20.7 |
24 |
2400 600 |
58 |
HM330齿轮马达性能参数
|
排量
ml/rev |
输入流量
2000 RPM
LPM |
齿宽
in |
额定压力
MPa |
最高压力
MPa |
工作转速
RPM
最高 最低 |
输出功率
KW |
输出扭矩
Nm |
|
32.3 |
71.8 |
1＂ |
20.7 |
24 |
2400 600 |
19.9 |
95 |
|
40.4 |
89.8 |
1 1/4＂ |
20.7 |
24 |
2400 600 |
24.9 |
118.9 |
|
48.4 |
107.6 |
1 1/2＂ |
20.7 |
24 |
2400 600 |
30 |
143.3 |
|
56.5 |
125.6 |
1 3/4＂ |
19 |
22 |
2400 600 |
32.1 |
153.3 |
|
64.6 |
143.6 |
2＂ |
16 |
19 |
2400 600 |
31 |
148 |
说明：
表中数据是基于一系列的实验测试所得的平均值 测试工况：油液温度：50℃；油液粘度：31.8cst@38℃
外形及安装连接尺寸

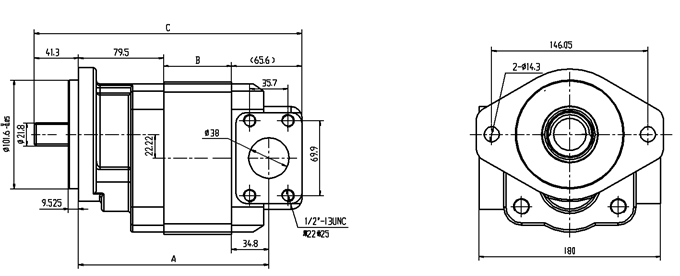

H330系列单联泵、马达
A=114.3+B
B=12.7+齿宽
C=186.4+B

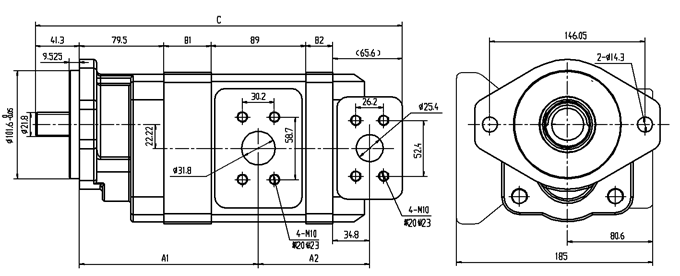

H330系列双联泵、马达
A1=124+(B1/2)
A2=79.3+B2
B1=12.7+齿宽
B2=12.7+齿宽
C=275.4+B1+B2
