滑动轴承H315系列高压齿轮泵(马达)
产品特点：
·强度高，效率好，寿命长，适用于重载和恶劣的工作环境，甚至在高温，低粘度条件下仍具有卓越的性能
·高强度铸铁壳体，外啮合齿轮泵
·耐磨滑动轴承
·先进的压力平衡侧板和密封结构
·标准化、通用化、系列化设计。可组成双联或多联泵；泵和马达均有多种安装联接形式，联接尺寸符合SAE标准
HP315齿轮泵性能参数
|
排量
mL/rev |
齿宽
in |
额定压力
MPa |
最高压力
MPa |
工作转速
RPM
最高 最低 |
输入功率
KW |
|
7.6 |
3/8＂ |
24.1 |
28 |
3000 600 |
10 |
|
10.2 |
1/2＂ |
24.1 |
28 |
3000 600 |
13 |
|
12.7 |
5/8＂ |
24.1 |
28 |
3000 600 |
17 |
|
15.2 |
3/4＂ |
24.1 |
28 |
3000 600 |
20 |
|
17.8 |
7/8＂ |
24.1 |
28 |
3000 600 |
23 |
|
20.3 |
1＂ |
24.1 |
28 |
3000 600 |
26 |
|
22.9 |
1 1/8＂ |
24.1 |
28 |
3000 600 |
30 |
|
25.4 |
1 1/4＂ |
24.1 |
28 |
3000 600 |
33 |
|
27.9 |
1 3/8＂ |
24.1 |
28 |
3000 600 |
36 |
|
30.5 |
1 1/2＂ |
22.8 |
26.2 |
3000 600 |
37 |
|
33.0 |
1 5/8＂ |
21.4 |
24.8 |
3000 600 |
38 |
|
35.6 |
1 3/4＂ |
20.0 |
23 |
3000 600 |
38 |
|
38.1 |
1 7/8＂ |
18.6 |
21.4 |
3000 600 |
37 |
|
40.6 |
2＂ |
17.2 |
20 |
3000 600 |
38 |
HM315齿轮马达性能参数
|
排量
ml/rev |
输入流量
2000 RPM
LPM |
齿宽
in |
额定压力
MPa |
最高压力
MPa |
工作转速
RPM
最高 最低 |
输出功率
KW |
输出扭矩
Nm |
|
20.3 |
46 |
1＂ |
21.4 |
24.8 |
3000 600 |
13.2 |
63 |
|
25.4 |
56 |
1 1/4＂ |
21.4 |
24.8 |
3000 600 |
16 |
76.4 |
|
30.5 |
66 |
1 1/2＂ |
18 |
21 |
3000 600 |
25.8 |
123.2 |
|
35.6 |
78 |
1 3/4＂ |
18 |
21 |
3000 600 |
18.9 |
90.3 |
|
40.6 |
89 |
2＂ |
17.2 |
20 |
3000 600 |
20.7 |
98.9 |
说明：
表中数据是基于一系列的实验测试所得的平均值 测试工况：油液温度：50℃；油液粘度：31.8cst@38℃
外形及安装连接尺寸

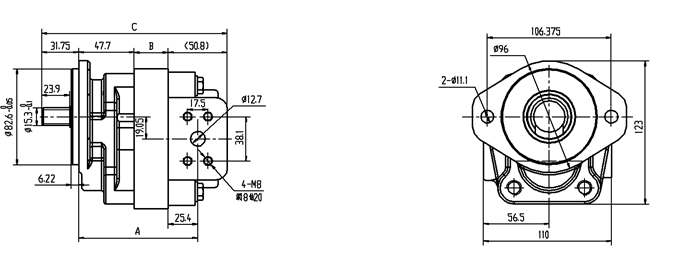

H315系列单联泵、马达
A=73+B
B=25.4+齿宽
C=130.2+B

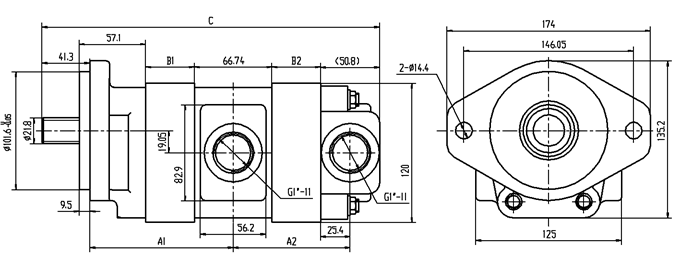

H315系列双联泵、马达
A1=90.5+(B1/2)
A2=58.7+B2
B1=10+齿宽
B2=10+齿宽
C=216+B1+B2
