滚动轴承H76系列高压齿轮泵(马达)
产品特点:
·结构紧凑,体积小,噪声低,压力高,流量范围宽
·高强度铸铁壳体,外啮合齿轮泵
·特有的二次密封结构,有效提高齿轮泵性能
·先进的侧板结构,特殊的表面处理,更具耐压抗磨性
·特殊轴承承载结构,更适合重载、冲击
·标准化、通用化、系列化设计。可组成双联或多联泵;泵和马达均有多种安装联接形式,联接尺寸符合SAE标准
HP76齿轮泵性能参数
排量
mL/rev |
齿宽 in |
额定压力 MPa |
最高压力 MPa |
工作转速 RPM 最高 最低 |
输入功率 KW |
67.19 |
1" |
20.7 |
24.2 |
2400 600 |
64 |
83.99 |
1 1/4" |
20.7 |
24.2 |
2400 600 |
79.5 |
100.78 |
1 1/2" |
20.7 |
24.2 |
2400 600 |
95 |
117.58 |
1 3/4" |
20.7 |
24.2 |
2400 600 |
110.5 |
134.37 |
2" |
17.2 |
20.7 |
2400 600 |
105 |
151.18 |
2 1/4" |
17.2 |
20.7 |
2400 600 |
118 |
167.97 |
2 1/2" |
17.2 |
20.7 |
2400 600 |
132 |
184.77 |
2 3/4" |
13.8 |
17.2 |
2400 600 |
116 |
201.56 |
3" |
13.8 |
17.2 |
2400 600 |
126 |
HM76齿轮马达性能参数
排量 ml/rev |
输入流量 2000 RPM LPM |
齿宽 in |
额定压力 MPa |
最高压力 MPa |
工作转速 RPM 最高 最低 |
输出功率 KW |
输出扭矩 Nm |
67.19 |
157 |
1" |
20.7 |
24.2 |
2200 600 |
43.5 |
207.8 |
100.78 |
223 |
1 1/2" |
20.7 |
24.2 |
2200 600 |
61.8 |
295.2 |
134.37 |
295 |
2" |
17.2 |
20.7 |
2200 600 |
68 |
324.8 |
167.97 |
365 |
2 1/2" |
17.2 |
20.7 |
2200 600 |
84.5 |
403.7 |
201.56 |
431 |
3" |
13.8 |
17.2 |
2200 600 |
81.5 |
387 |
说明:
表中数据是基于一系列的实验测试所得的平均值 测试工况:油液温度:50℃;油液粘度:31.8cst@38℃
外形及安装连接尺寸

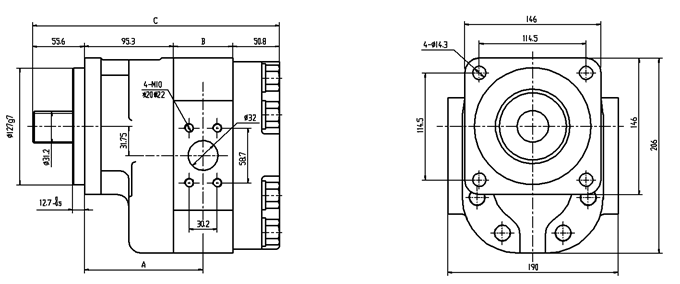

H76系列单联泵、马达

A=95.2+(B/2)
B=25.4+齿宽
C=201.5+B

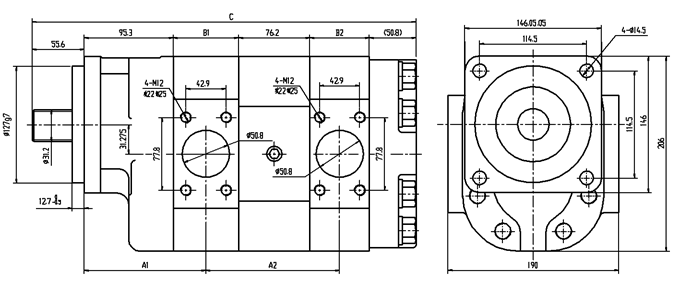

H76系列双联泵、马达

A1=95.2+(B1/2)
A2=76.2+(B1/2+B2/2)
B1=25.4+齿宽
B2=25.4+齿宽
C=2278+B1+B2
