滚动轴承H51系列高压齿轮泵(马达)
产品特点：
·结构紧凑，体积小，噪声低，压力高，流量范围宽
·高强度铸铁壳体，外啮合齿轮泵
·特有的二次密封结构，有效提高齿轮泵性能
·先进的侧板结构，特殊的表面处理，更具耐压抗磨性
·特殊轴承承载结构，更适合重载、冲击
·标准化、通用化、系列化设计。可组成双联或多联泵；泵和马达均有多种安装联接形式，联接尺寸符合SAE标准
HP51齿轮泵性能参数
|
排量
mL/rev |
齿宽
in |
额定压力
MPa |
最高压力
MPa |
工作转速
RPM
最高 最低 |
输入功率
KW |
|
20.89 |
1/2＂ |
20.7 |
24.2 |
2400 600 |
20.2 |
|
31.34 |
3/4＂ |
20.7 |
24.2 |
2400 600 |
30.3 |
|
41.79 |
1＂ |
20.7 |
24.2 |
2400 600 |
40 |
|
52.24 |
1 1/4＂ |
20.7 |
24.2 |
2400 600 |
50 |
|
62.68 |
1 1/2＂ |
20.7 |
24.2 |
2400 600 |
59.6 |
|
73.13 |
1 3/4＂ |
20.7 |
24.2 |
2400 600 |
70 |
|
83.57 |
2＂ |
17.2 |
20.7 |
2400 600 |
66 |
|
94.02 |
2 1/4＂ |
17.2 |
20.7 |
2400 600 |
74 |
|
104.5 |
2 1/2＂ |
17.2 |
20.7 |
2400 600 |
82 |
HM51齿轮马达性能参数
|
排量
mL/rev |
输入流量
2000 RPM
LPM |
齿宽
in |
额定压力
MPa |
最高压力
MPa |
工作转速
RPM
最高 最低 |
输出功率
KW |
输出扭矩
Nm |
|
41.79 |
94.5 |
1＂ |
20.7 |
24.2 |
2200 600 |
26.1 |
124.5 |
|
62.68 |
140 |
1 1/2＂ |
20.7 |
24.2 |
2200 600 |
38.7 |
184.6 |
|
83.57 |
185 |
2＂ |
17.2 |
20.7 |
2200 600 |
42.7 |
204 |
|
104.5 |
233 |
2 1/2＂ |
17.2 |
20.7 |
2200 600 |
54 |
258 |
说明：
表中数据是基于一系列的实验测试所得的平均值 测试工况：油液温度：50℃；油液粘度：31.8cst@38℃
外形及安装连接尺寸

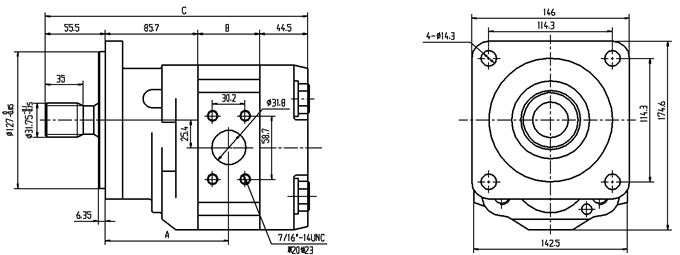

H51系列单联泵、马达
A=85.7+(B/2)
B=19.1+齿宽
C=185.7+B

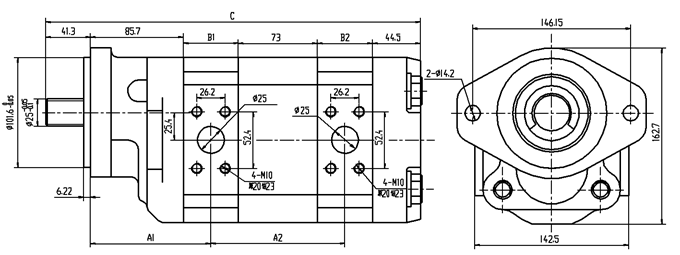

H51系列双联泵、马达
A1=85.7+(B1/2)
A2=73+(B1/2+B2/2)
B1=19.1+齿宽
B2=19.1+齿宽
C=244.5+B1+B2
