滚动轴承H31系列高压齿轮泵(马达)
产品特点：
·结构紧凑，体积小，噪声低，压力高，流量范围宽
·高强度铸铁壳体，外啮合齿轮泵
·特有的二次密封结构，有效提高齿轮泵性能
·先进的侧板结构，特殊的表面处理，更具耐压抗磨性
·特殊轴承承载结构，更适合重载、冲击
·标准化、通用化、系列化设计。可组成双联或多联泵；泵和马达均有多种安装联接形式，联接尺寸符合SAE标准
HP31齿轮泵性能参数
|
排量
mL/rev |
齿宽
in |
额定压力
MPa |
最高压力
MPa |
工作转速
RPM
最高 最低 |
输入功率
KW |
|
16.14 |
1/2＂ |
20.7 |
24.2 |
2400 600 |
15.5 |
|
24.21 |
3/4＂ |
20.7 |
24.2 |
2400 600 |
23.5 |
|
32.28 |
1＂ |
20.7 |
24.2 |
2400 600 |
31 |
|
40.39 |
1 1/4＂ |
20.7 |
24.2 |
2400 600 |
38.8 |
|
48.42 |
1 1/2＂ |
20.7 |
24.2 |
2400 600 |
46.5 |
|
56.49 |
1 3/4＂ |
17.2 |
20.7 |
2400 600 |
43 |
|
64.57 |
2＂ |
17.2 |
20.7 |
2400 600 |
49 |
HM31齿轮马达性能参数
|
排量
ml/rev |
输入流量
2000 RPM
LPM |
齿宽
in |
额定压力
MPa |
最高压力
MPa |
工作转速
RPM
最高 最低 |
输出功率
KW |
输出扭矩
Nm |
|
32.28 |
74 |
1＂ |
20.7 |
24.2 |
2200 600 |
20.5 |
98 |
|
48.42 |
106 |
1 1/2＂ |
20.7 |
24.2 |
2200 600 |
29.5 |
140.6 |
|
64.57 |
140 |
2＂ |
17.2 |
20.7 |
2200 600 |
32.5 |
155 |
说明：
表中数据是基于一系列的实验测试所得的平均值 测试工况：油液温度：50℃；油液粘度：31.8cst@38℃
外形及安装连接尺寸

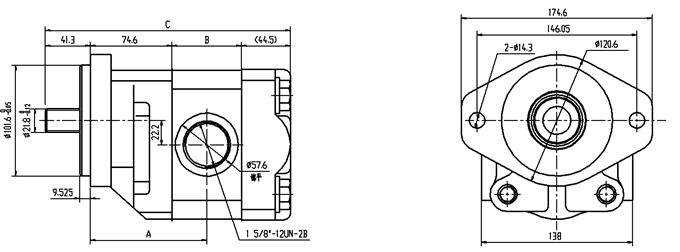

H31系列单联泵、马达
A=74.6+(B/2)
B=19.1+齿宽
C=160.5+B

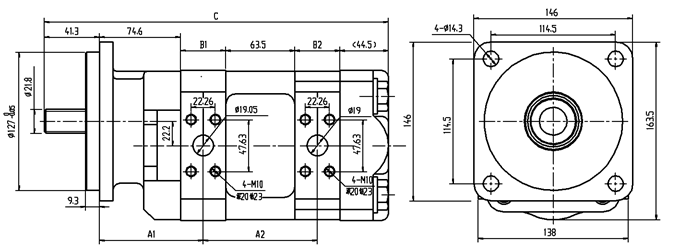

H31系列双联泵、马达
A1=74.6+(B1/2)
A2=63.5+(B1/2+B2/2)
B1=19.1+齿宽
B2=19.1+齿宽
C=224+B1+B2
