XD6系列先导阀                   HERCULES

基本特点

该先导阀采用直动式减压阀的工作原理，对

液动换向阀进行比例先导控制。适用于装载机、

挖掘机等各类工程机械工作装置液压系统中。

●操作简单、轻便，控制灵敏；

●微调控制范围可调整；

●阀芯上动密封采用进口件，使用更可靠。

型号编法说明

XD  6  □ — □T

①   ②  ③     ④

①  减压式比例先导阀

②  通径：6mm

③  定位方式：D：单手柄操纵带电磁铁定位；

L：小手柄操纵片式结构

R: 脚踏式操纵

④  控制油口数量：2、4、6

技术数据

●公称压力       2.5MPa

●最大压力       5 MPa

●公称流量       10L/min

●油液温度范围       －20℃～100℃

●粘度范围           10～380mm²/s

●油液清洁度  油液及系统的固体颗粒污染等级不高于

GB/T 14039-2002—/19/16级或NAS 1638  10级。

近似质量

XD6L-2T: ……………………… 1.9 Kg

XD6R-4T: ……………………… 11.2 Kg

XD6D-4T：……………………… 5 Kg

XD6D-6T: ……………………… 6.5 Kg

液压原理图

XD4D-4T

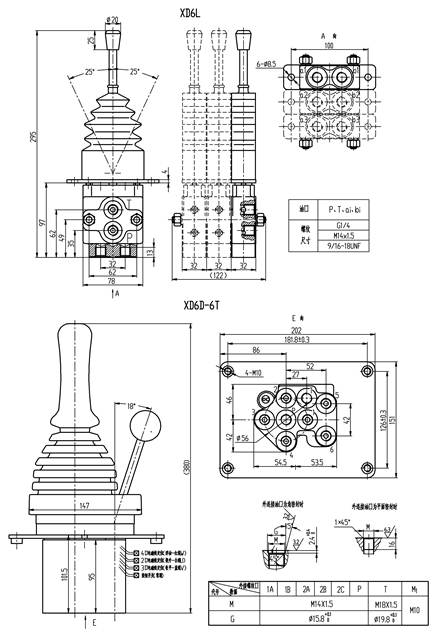

安装连接尺寸
