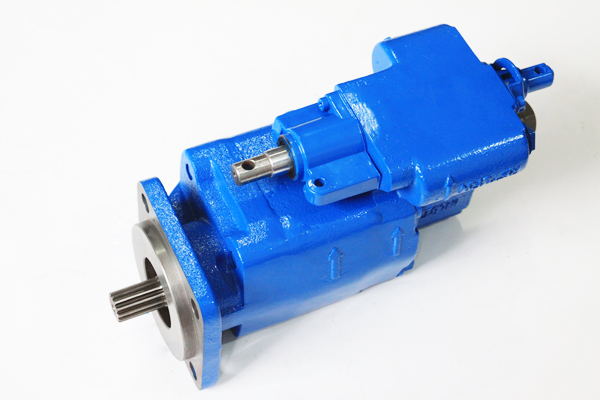

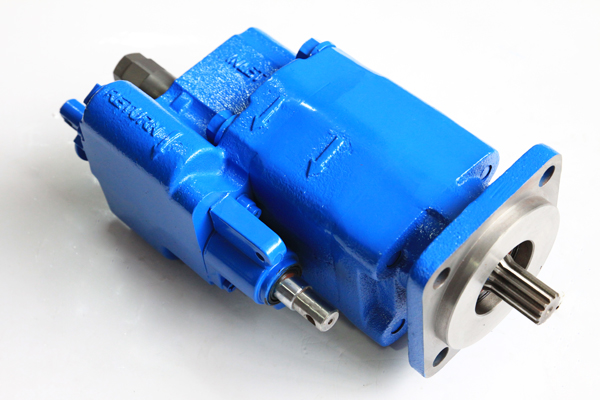

HG101/102齿轮泵
产品特点：
·采用泵阀组合型式，结构紧凑，重量轻，广泛用于自卸车、垃圾车、起重机械等
·内置式换向阀，该阀可选择手动或气动控制，具有良好的流量控制能力
·内置式安全阀，保护油缸和系统以免超载
·系统间歇负荷采用2回路设计，系统间歇或持续负荷采用3回路设计
·HG101有两个轴伸，可分别与正反向旋转的动力输出轴联接
HG101/102齿轮泵性能参数
|
排量
mL/rev |
齿宽
in |
额定压力
MPa |
最高压力
MPa |
额定转速
RPM |
最高转速
RPM |
额定工况输出流量
LPM |
输入功率
KW |
|
24.2 |
3/4＂ |
13.8 |
17.2 |
1800 |
2400 |
36 |
11.6 |
|
48.5 |
1 1/2＂ |
13.8 |
17.2 |
1800 |
2400 |
79 |
23.5 |
|
64.6 |
2＂ |
13.8 |
17.2 |
1800 |
2400 |
110 |
31 |
HG101系列外形尺寸
|
A |
B |
C |
D |
E |
F |
G |
H |
|
268.2+GW |
174.8+GW |
78.5 |
100.6 |
155.4 |
133.4 |
23.1 |
88.9 |
注：图示为左旋 ；GW为尺宽
