SDV20系列多路换向阀                HERCULES

基本特点

该阀用于一个或多个动作的启动、停止，改变

油路方向和调节流量。主要适用于工程车辆液压系

统，实现多个执行机构的集中控制。

●     分片式结构，可针对设备不同需求组合相应控

制阀组；

●     有并联，串联，串并联等油路形式；

●     多种操纵方式：手动，液控，气控，电液控制；

●     多种阀杆定位和复位机构；

●     流量和压力良好的精控功能，具优良的微调特性；

●     极低的压力损失。

型号编法说明

SDV 40 .□ □/ □ /□

①      ②  ③  ④   ⑤   ⑤

①  工程机械用多路换向阀                     ②流量：最大流量40GPM(160L)

②  联数：.1-单联 .2-两联（以此类推）　　 　 ④操纵方式：Y-液控；S-手动；Q-气控；D-电液

⑤ 机能：A/O/...

技术数据

●最高压力：                                   ●压力调整范围

油口A和B        28MPa　　　　　　       　   主安全阀         10～24MPa

油口P            24MPa　　　　　         　   工作口溢流阀      5～28MPa

油口T            1.5MPa　　　　　　         ●阀芯操作力         max.240N　

●额定流量:          120L/min          　      ●油液温度范围      －20℃～100℃

●油液清洁度：                                  ●粘度范围          10～380mm²/s

油液及系统的固体颗粒污染等级不高于

GB/T 14039-2002—/19/16级或NAS 1638 10级。

功能符号

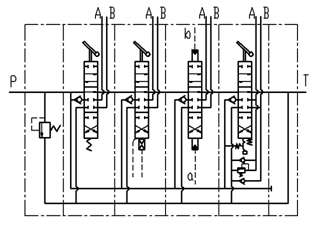

液压原理图

原理图举例：

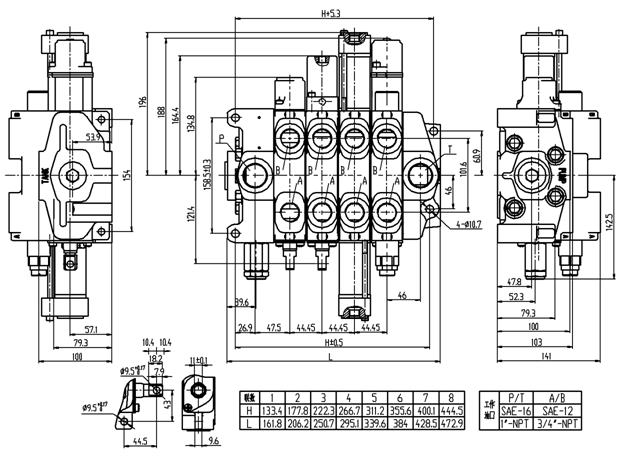

安装连接尺寸

近似重量

以两个工作片为基准

两个工作片阀组：………17.7Kg              增加一个阀组…………4.5Kg

两个高体工作片阀组：…20.9Kg              增加一个高体阀组……6.1 Kg
